Фито освещение. Базовый ЛИКБЕЗ

Цель нашей компании - производство широкого ассортимента светотехнической продукции высочайшего качества на основе комплектующих ведущих производителей.

Фито освещение для досветки растений

1.     Кратко о типах досветки в теплицах:

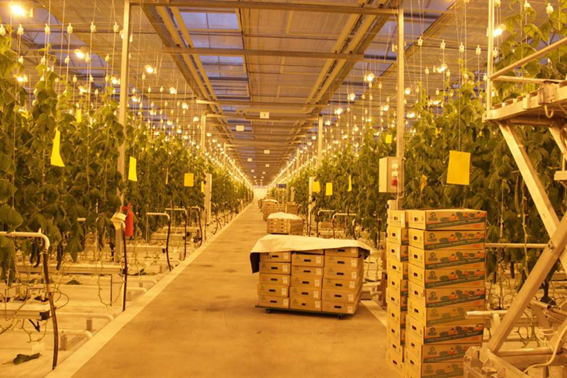

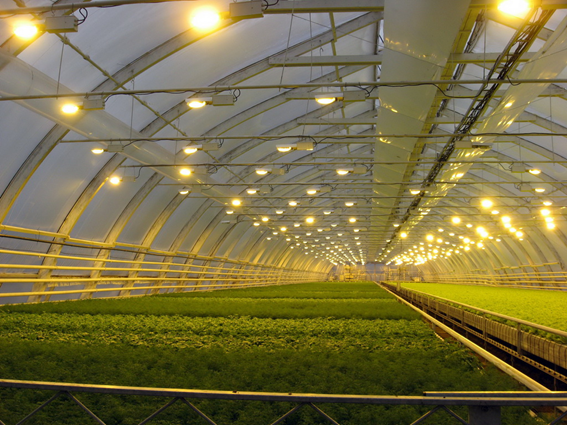

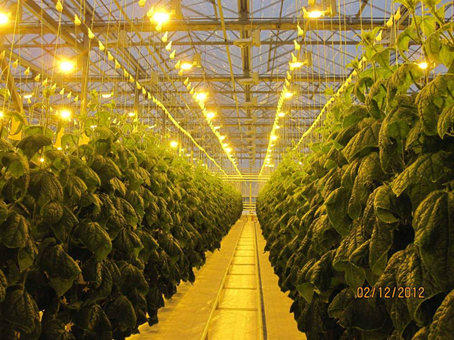

Верхняя досветка – это самый распространенный сегодня тип искусственной досветки в теплицах. Светильники применяются для освещения растений «сверху» и располагаются над растениями.

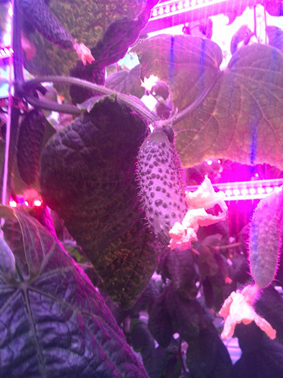

Ценозная досветка – это освещение «внутри куста». Светильники идут сквозь грядку и освещают внутреннюю поверхность на которую не попадает свет от верхней досветки.

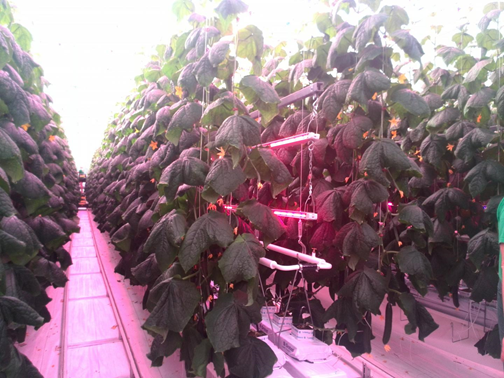

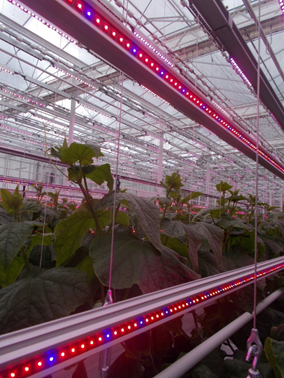

Межрядная досветка – это освещение между грядками. Светильники располагаются с внешней стороны куста и освещают его боковые поверхности. (по аналогии с ценозом)

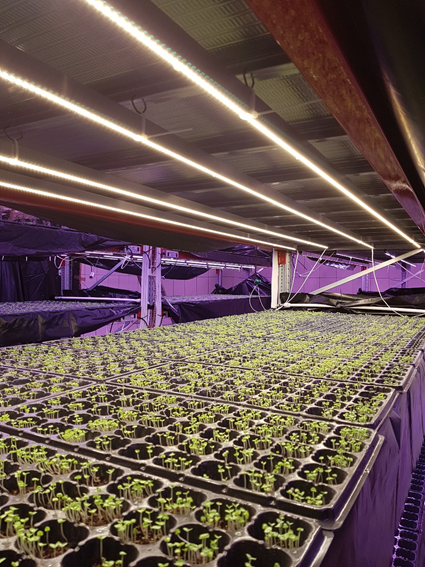

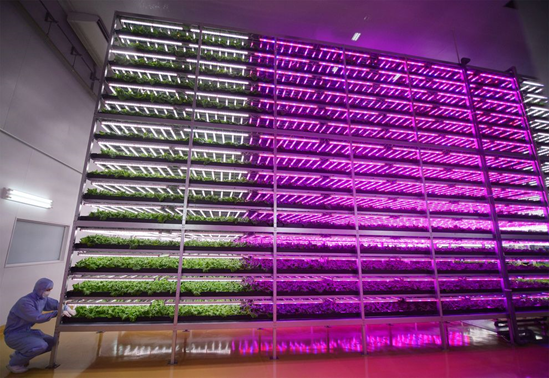

Стеллажная досветка – это освещение, применяемое в вертикальных теплицах. Светильники располагаются под потолком «следующего этажа».





При проработке теплицы обязательно понять: какого типа теплица, что и как в ней выращивают.



2.    Кратко о спектрах излучения:

Солнечный спектр (примерный):

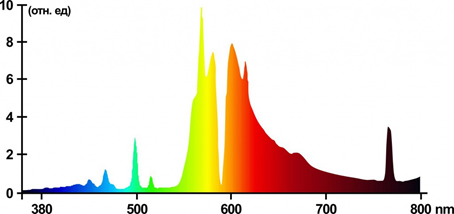

Свет натриевой лампы ДНаТ (примерный):






Спектры белых светодиодов:

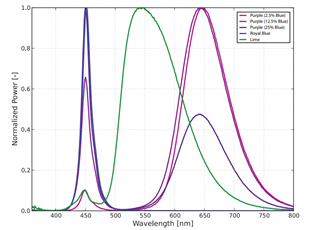

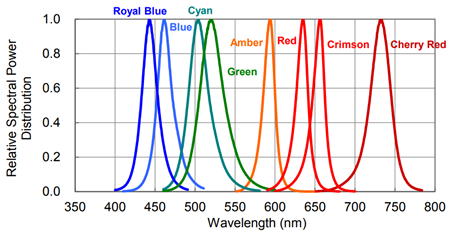

Спектры монохромных светодиодов (в т.ч. для фито применения):


Длинны волн: 450нм, 470нм, 500нм, 530нм, 590нм, 620нм, 660нм, 720нм.

Монохромные диоды применяются в различных комбинациях друг с другом и с белыми светодиодами. Это делается для того, чтобы получить нужный спектр.

Для изменения спектрального состава света с течением времени применяются светильники с многоканальным диммингом (управлением яркостью различных цветов).

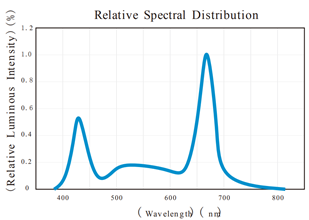

Полноспектральные (люминофорные) фито-светодиоды:





Исследования:

Определение спектрального состава света, нужного конкретно вашей культуре, можно доверить специальной лаборатории. Такие исследования вы можете заказать у нас.







3.    Кратко о расчетах теплиц:

Расчеты для теплиц ведутся в трех основных величинах:


Для того, чтобы рассчитать теплицу необходимо знать:

·         тип теплицы

·         размеры

·         план и желательно разрез (особенно для теплиц с огурцами и томатами)

·         требуемые значения величин освещенности, желательно в



Также нужно понимать, что планируется выращивать в теплице.

Проведение технико-экономическое обоснование применения светодоиного фито освещения в теплице: как правило светильники на светодиодах экономят до 50% электроэнергии по сравнению с газоразрядными аналогами. Расчет делается исходя из стоимости кВтч электроэнергии, стоимости подключаемой мощности за кВт, режима работы досветки. Также в расчете может участвовать изменение урожайности.




4.    Кратко о фито светильниках:


Светильники производятся для различных типов теплиц и отличаются:

·         форм-фактором

·         спектром

·         мощностью и потоком

·         светораспределением



Для стеллажных теплиц:

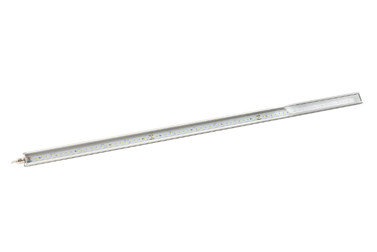

мы изготавливаем линейные длинные светильники «Фито рельсы»

·         Длина 3000мм, ширина 15мм, высота 25мм – очень компактный, легко крепится к стеллажу

·         Спектр для зелени (полноспектральные диоды)

·         Мощность одного светильника 110Вт, поток 16000лм / 270 мкмоль/с (спектр 5000К)

·         Косинусная КСС (Д, 120)


Обеспечение ФАР* (PPFD)* 100мкмоль/квм*с достигается установкой 4х «Фито рельс»
Потребляемая мощность в этом случае 150Вт/квм.



* Обычно ФАР измеряется в   мкмоль (микро 10-6) фотонов*м−2с−1, что обозначают как плотность фотосинтетического фотонного потока англ. photosynthetic photon flux density, PPFD. Сколько миллионных долей моля фотонов падает на один квадратный метра за одну секунду.



Для верхней досветки:

Мы изготавливаем прожекторами с различными КСС, спектрами и мощностями

Пример:


·         Длина 600мм, ширина 85мм, высота 150мм – очень компактный, легко крепится к лотку или на подвес

·         Спектр комбинированный: синий 456 нм - 39% (8 диодов) + красный 660 нм - 61% (16 диодов).

·         Мощность одного светильника 50Вт, 100 мкмоль/с

·         Глубокая КСС (Г, 45)



Другие варианты:


Такие варианты светодиодных фито прожекторов производятся с различными спектрами излучения и мощностями, КСС.



Ценозная и межрядная досветка:


Под данные задачи мы используем тонкий алюминиевый профиль «Луч»

Его корпус защищает светодиоды от механических воздействий и от пыли и влаги.

Корпус нагревается не более 400С, что позволяет располагать его в непосредственной близости от листа растения.



Резюме:

Фито освещение набирает обороты, проводится множество исследований влияния LED различных спектров на рост и развитие растений.

У ГК СВЕТОТРОНИКА есть опыт работы с теплицами, готовы оказать техническую поддержку и помощь в реализации проекта.

Изготавливаем фито светильники по ТЗ.

Благодарю за внимание!

ГК «СВЕТОТРОНИКА»
Шестаков Павел
4 апреля 2018г.
